芯片封裝是半導體制造過程中的關鍵步驟，它不僅保護了芯片免受物理損傷和環境影響，還提供了電氣連接，使得芯片能夠與外部電路交互。隨著技術的發展，芯片封裝類型不斷演進，以滿足不同的性能和應用需求。本文將詳細介紹各種芯片封裝類型，幫助讀者徹底了解這一領域。

1. DIP（雙列直插式封裝）

特點：

    早期最常見的封裝類型之一。
    芯片的引腳從兩側引出，適合于通過插座進行安裝。
    引腳數量有限，不適合高引腳數的芯片。

應用：

    適用于早期的微處理器和內存芯片。

2. QFP（四邊扁平封裝）

特點：

    引腳從芯片的四邊引出，提高了引腳密度。
    適合于表面貼裝技術（SMT）。
    引腳間距較小，對貼裝精度要求較高。

應用：

    廣泛應用于微控制器、數字信號處理器等。

3. BGA（球柵陣列封裝）

特點：

    引腳以球形焊點的形式分布在芯片的底部。
    提供了更高的引腳密度和更好的電氣性能。
    對制造和返修工藝要求較高。

應用：

    常用于高性能處理器、圖形處理器等。

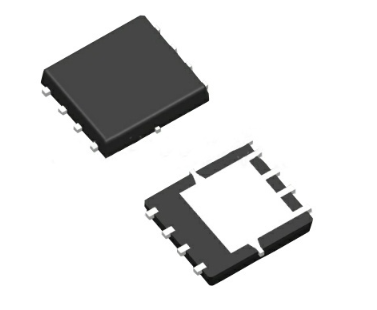

4. QFN（四邊扁平無引腳封裝）

特點：

    無引腳設計，引腳以焊盤的形式分布在芯片的四邊。
    適合于高密度封裝和高頻應用。
    具有較好的熱傳導性能。

應用：

    適用于射頻集成電路、電源管理芯片等。

5. SOIC（小外形集成電路封裝）

特點：

    一種成本效益較高的封裝類型。
    引腳從芯片的兩側引出，適合于自動貼裝。
    引腳間距適中，易于操作。

應用：

    適用于中等引腳數的集成電路。

6. PLCC（塑料有引線芯片載體）

特點：

    四邊有引腳，引腳數量較多。
    引腳呈J形，易于手工焊接和維修。
    逐漸被QFP和BGA等封裝類型取代。

應用：

    曾廣泛應用于早期的消費電子產品。

7. TSOP（薄型小外形封裝）

特點：

    引腳從芯片的兩側引出，引腳間距較大。
    封裝厚度較小，適合于空間受限的應用。
    逐漸被BGA和QFP等封裝類型取代。

應用：

    曾廣泛應用于存儲器和早期的圖形處理器。

8. LGA（柵格陣列封裝）

特點：

    引腳以柵格形式分布在芯片的底部。
    適用于需要高引腳密度和高性能的芯片。
    通常用于高性能處理器和復雜的集成電路。

應用：

    常用于中央處理器（CPU）和系統級芯片（SoC）。

9. FCBGA（倒裝球柵陣列封裝）

特點：

    芯片的頂部直接與基板接觸，底部有球形焊點。
    提供了極高的引腳密度和電氣性能。
    適用于高性能計算和高帶寬應用。

應用：

    常用于高性能服務器處理器和圖形處理器。

結論

芯片封裝類型多種多樣，每種封裝都有其獨特的優勢和應用場景。隨著電子技術的發展，新的封裝技術不斷涌現，以滿足更高的性能和更小的尺寸要求。了解這些封裝類型有助于工程師在選擇芯片和設計電路時做出更合適的決策。隨著封裝技術的不斷進步，未來的芯片封裝將更加高效、緊湊，同時提供更好的性能和可靠性。
