LP8841SA和LP8841SC是芯茂微推出的兩款高頻準諧振（QR）反激控制器，均采用SOT23-6L封裝，引腳排列完全一致。但兩者定位有明顯區分：
| 型號 | 核心定位 | 關鍵特性 |
|---|---|---|
| LP8841SA | 通用型恒壓恒流控制器 | 支持CC/CV模式，最高頻率300kHz，傳統硅MOS驅動 |
| LP8841SC | SiC專用恒壓控制器 | 專驅碳化硅MOSFET，最高頻率130kHz，超寬VCC范圍 |
核心結論：兩款芯片不能完全通用，LP8841SC專為SiC優化，LP8841SA更適合傳統硅基方案。

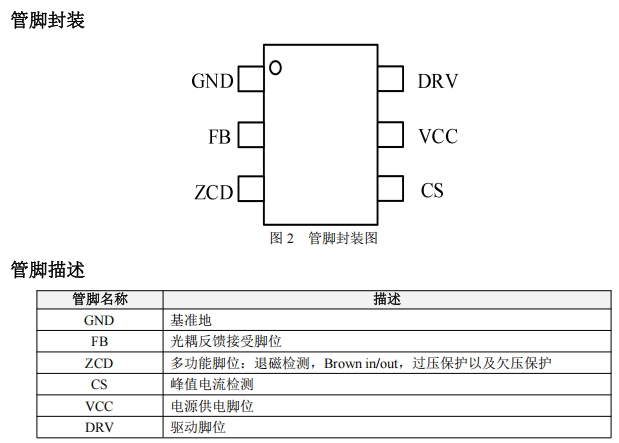

引腳定義（1-6腳）：
1-GND 2-FB 3-ZCD 4-CS 5-VCC 6-DRV
| 保護功能 | LP8841SA | LP8841SC | 備注 |
|---|---|---|---|
| ZCD過壓保護 | ? | ? | 閾值均為3.3V |
| ZCD欠壓保護 | ? | ? | 閾值均為0.3V |
| VCC過壓保護 | ? | ? | SA:93V/SC:92V |
| Brown in/out | ? | ? | 電流檢測方式 |
| CS異常過流保護 | ? | ? | 閾值均為1.2V |
| CS外置可編程OTP | ? | ? | 通過NTC實現 |
| 內置過溫保護 | ? | ? | 均為150°C |
| 參數 | LP8841SA | LP8841SC | 影響 |
|---|---|---|---|
| DRV驅動電壓 | 11V | 18V | 核心差異 |
| 目標功率器件 | 傳統硅MOSFET | SiC MOSFET | 器件匹配 |
| 驅動上升時間 | 200ns | 110ns | SiC需要更快驅動 |
分析：
| 參數 | LP8841SA | LP8841SC |
|---|---|---|
| VCC啟動電壓 | 18.5V | 18.5V |
| VCC欠壓保護 | 9.0V | 12.3V（更高） |
| VCC工作范圍 | 9-100V | 16-90V（超寬） |
| VCC鉗位電壓 | 100V | 約96V |
| 參數 | LP8841SA | LP8841SC |
|---|---|---|
| 最高頻率 | 300kHz | 130kHz |
| 最低頻率 | 27kHz | 25.5kHz |
| 典型應用功率 | 中小功率（<65W） | 中大功率（65W-100W+） |
| 功能 | LP8841SA | LP8841SC |
|---|---|---|
| 恒流（CC）功能 | 支持 | 不支持 |
| 過功率保護（OPP） | 無 | 有（FB>3.5V觸發） |
| VCC_OVP保護方式 | 鎖死（Latch） | 鎖死（Latch） |
| 參數 | LP8841SA | LP8841SC | 差異影響 |
|---|---|---|---|
| 啟動電流 | 5-10μA | 5-12μA | 相近，可忽略 |
| 工作電流 | 2.0mA | 2.3mA | SC略高（驅動更強） |
| 待機電流 | 250μA | 380μA | SC功耗稍高 |
| CS前沿消隱 | 220ns | 220ns | 相同 |
| 軟啟動時間 | 6ms | 6ms | 相同 |
| 限流閾值 | 0.75V | 0.75V | 相同 |
| MPCM疊加電壓 | 200mV | 200mV | 相同 |
| 抖頻幅度 | ±7% | ±5% | 相近 |
| 評估項 | 可行性 | 說明 |
|---|---|---|
| 驅動SiC器件 | ? 不可行 | 11V驅動無法充分導通SiC，損耗劇增 |
| 驅動硅MOS | ?? 勉強可行 | 需確認硅MOS Vth<3V，且VCC>16V |
| 恒流功能需求 | ? 不可行 | SC無恒流功能，充電器應用失效 |
| 頻率兼容性 | ?? 需改變壓器 | 300kHz vs 130kHz，磁性元件不兼容 |
| 保護功能 | ? 基本兼容 | 大部分保護閾值相近 |
結論：不推薦直接代換，僅能在純CV、硅MOS、低頻應用場景下嘗試，需全面重新設計。LP8841SA典型應用電路如下~
| 評估項 | 可行性 | 說明 |
|---|---|---|
| 驅動硅MOS | ?? 有風險 | 18V驅動可能超過硅MOS柵極耐壓（通常±20V） |
| VCC供電 | ? 可能不兼容 | SC需要VCC>16V，SA方案可能電壓不足 |
| 恒流功能 | ? 缺失 | 充電器應用無法恒流 |
| 頻率 | ?? 需調整 | 130kHz上限限制功率密度 |
| 效率 | ? 可能提升 | SiC替代硅MOS可降低開關損耗 |
| 對比維度 | 結論 |
|---|---|
| 引腳兼容性 | ? 完全一致，PCB可互換 |
| 電氣兼容性 | ? 驅動電壓、VCC范圍差異大 |
| 功能兼容性 | ? SA有恒流，SC無恒流 |
| 直接代換 | 不推薦，需重新設計 |
| 升級路徑 | SA（硅基）→ SC（SiC基）是性能升級方向 |
