BP85958P是一款「非隔離Buck/Buck-Boost」高集成電源驅動芯片，內置650V功率MOSFET、高壓啟動、自供電及反饋采樣電路，固定12V輸出，最大輸出電流500mA（峰值600mA），單顆DIP7即可實現85-265VAC全電壓輸入。方案無光耦、無環路補償、無啟動電阻，BOM僅10顆左右，峰值效率>83%，空載功耗<75mW，是小家電輔助電源、IoT模塊、智能照明、電機驅動12V總線的“拇指蓋級”電源解決方案。
典型應用圖

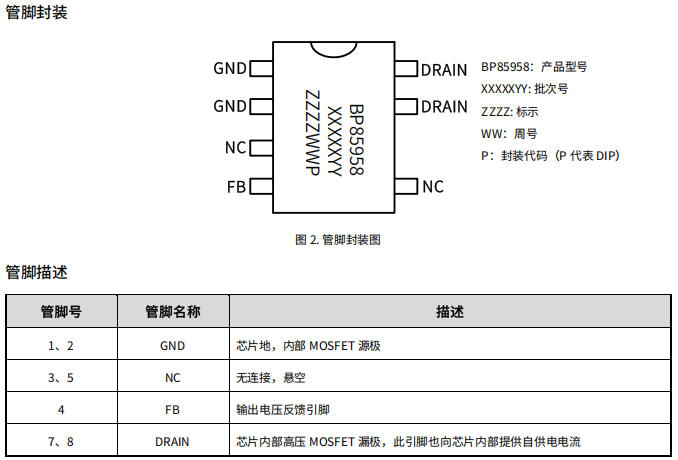

管腳封裝與功能
設計小貼士
DRAIN（1、6腳）可并聯鋪銅，降低熱阻
FB腳外接1kΩ+4.7nF RC，提高抗干擾能力
GND焊盤打9孔0.3mm到內層地，θJA從80降至≈60°C/W

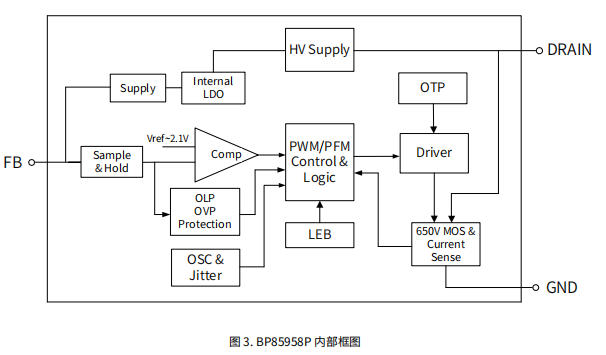

內部框架圖解讀
下圖展示了一顆“高壓Buck SoC”：
650V MOSFET+高壓啟動
Rdson=2.5Ω（典型），關斷漏電流<10μA；40V即可啟動，1μA充電后自供電。
固定12V反饋網絡
內部0.5%精度基準，F(xiàn)B調制電壓12.12V，無需外部TL431。
多模式控制
重載48kHz PWM；輕載降頻至1kHz；空載跳周期，待機電流180μA。
全套保護
OVP(13.7V)、OLP(8.6V)、逐周期限流(1040-1260mA)、OTP(145°C)，全部自恢復。
前沿消隱+抖頻
350ns LEB，頻率抖動±4%，EMI裕量>6dB，無需補償網絡。

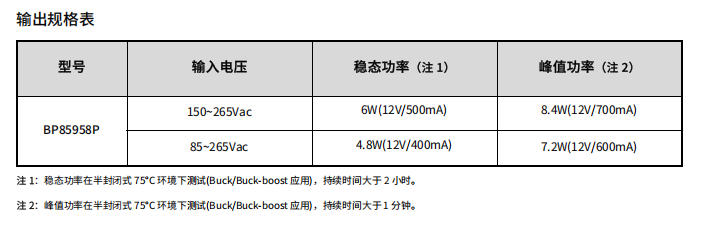

電氣參數速覽
| 項目 | 典型值 | 條件 |
|---|
| 輸入電壓 | 85-265VAC | 全壓 |
| 輸出電壓 | 12V±3% | 固定 |
| 輸出電流 | 400mA連續/500mA峰值 | 自然散熱 |
| 峰值效率 | 83%@230V/400mA | 板端 |
| 空載功耗 | 75mW@230V | 滿足CoC V5 |
| 開關頻率 | 48kHz(max)/1kHz(min) | 自適應 |
| 待機電流 | 180μA | 空載跳周期 |
| 紋波 | <100mV | 20MHz帶寬 |
| 保護 | OVP/OLP/OTP | 自恢復 |
Buck與Buck-Boost雙拓?fù)渲С?/strong>
Buck 12V/400mA
Buck-Boost負電壓
電感量計算：Lmin=0.5×(VIN'+VOUT')×D×TS/ΔIL
紋波電流有效值：IRMS≈ILIMIT_MAX×√D/3
適用于-12V、-15V運放供電，無需額外負電源芯片
PCB Layout指南
功率環（輸入電容-DRAIN-L-Cout）面積<30mm2，降低輻射
DRAIN鋪銅散熱，但遠離交流輸入，避免容性耦合
FB走線<20mm，RC濾波靠近4腳，遠離開關節點
GND焊盤打9孔0.3mm到內層地，連續400mA溫升<40°C
與競品對比
| 項目 | BP85958P | 傳統RCC | 外置MOS Buck |
|---|
| 器件數量 | 10 | 25+ | 18 |
| 集成度 | MOSFET+啟動+采樣 | 低 | 中 |
| 效率 | 83% | 68% | 80% |
| 空載功耗 | 75mW | 250mW | 120mW |
| 認證 | 單層EMI B | 需改板 | 需補償 |
| 成本 | ↓30% | 基準 | ↓10% |
應用實例
小家電12V總線
電飯煲、空氣炸鍋、洗碗機輔助電源，單層PCB 32×20mm，4顆外圍即可。
IoT/智能照明
85-265VAC輸入，12V/400mA給Wi-Fi模組、繼電器、MCU供電，待機<75mW，滿足EuP。
電機驅動輔助電源
Buck-Boost負電壓-12V/200mA，為運放、比較器提供負軌，節省一顆DC-DC芯片。
總結
BP85958P用一顆DIP7就把650V MOSFET、高壓啟動、固定12V反饋、全套保護全部集成：
BOM從25顆砍到10顆，成本立降30%
83%峰值效率，75mW待機，單層板過EMI B
Buck/Buck-Boost雙拓?fù)洌?fù)電壓一鍵切換
零調試、過認證、四顆外圍即可量產
當小家電、IoT、智能照明同時追求「體積最小、成本最省、認證最快」時，BP85958P就是硬件工程師口袋里的「12V萬能電源芯片」~深圳三佛科技提供技術支持，批量價格有優勢
