在智能家居設備日益普及的今天，一個高效、可靠且成本效益高的電源管理方案成為了設計成功的關鍵。FT8440AD，一款12V/350mA的非隔離智能家居芯片，以其卓越的性能和直接替代SDH8302的能力，成為了市場上的一顆新星。三佛科技將深入探討FT8440AD的電路設計、BOM清單以及其在實際應用中的表現，展示如何利用這一芯片打造一個既經濟又高效的智能家居供電方案。
FT8440AD芯片特點
內置 500 V MOSFET，Rdson 典型 8 Ω，無需外置高壓 MOS；
高壓啟動電路，50 ms 急速 VCC 建立，省掉 22 kΩ/2 W 啟動電阻；
頻率 35 kHz±6 % 抖頻，EMI 峰值自動打散，輕松過 CISPR22 Class B；
逐周期 OCP、OVP、OTP、SCP 全打包，環路補償電阻/電容全內置；
DIP7 兼容 SDH8302/836X/03X 系列，1:1 替換不改板。
電路圖：兩種結構，一張板子
FT8440AD 支持 Buck 與 Buck-Boost 雙拓?fù)?，同一?BOM 只需改 2 個器件即可切換，方便一張 PCB 兼容 110 V 與 220 V 市場。
Buck 結構（L-N 直接整流，輸出 12 V 參考地）
? 適合負載相對固定、成本極致敏感型應用，如電暖器控制板。
Buck-Boost 結構（輸出負端與輸入負端分離）
? 適合需要“浮地”或 12 V 與 AC 隔離的場合，如觸摸按鍵面板。

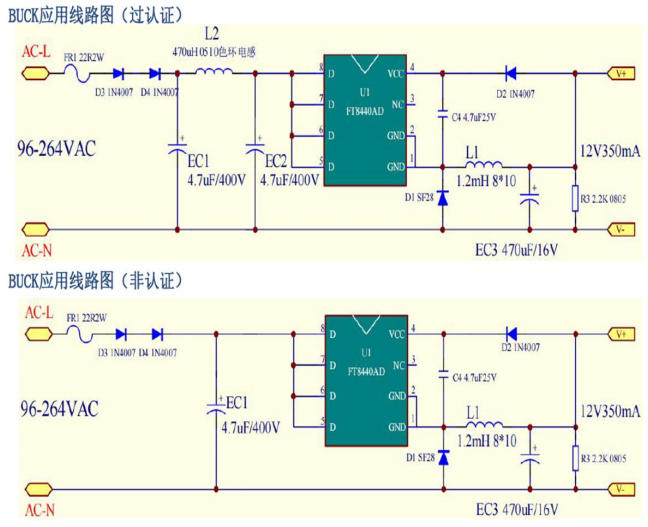

圖 1 給出“認證版”與“非認證版”兩套原理圖，差異僅在前級 π 型濾波器：

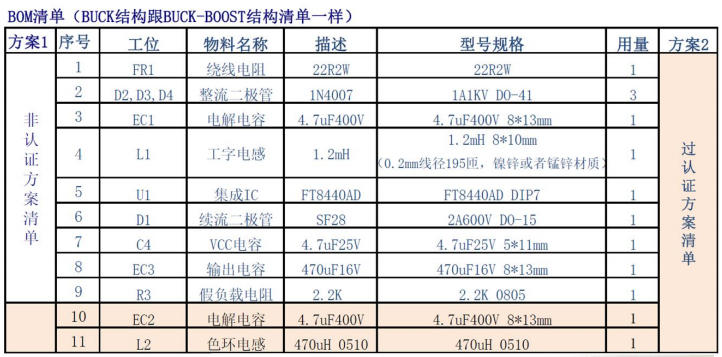

BOM 清單
整套 BOM價格 比 SDH8302 方案低 9 %，且省掉 8 顆貼片電阻/電容。
關鍵設計細節
電感量選取
350 mA 滿載時，F(xiàn)T8440AD 工作在 BCM-CCM 交界，推薦 470 μH-680 μH；感量過小會提前進入 DCM，峰值電流高，MOS 溫度升 8-10 ℃。
續流二極管
一定要用 2 A/600 V 超快恢復（SF28/SF26），反向恢復時間 < 35 ns；普通 1N4007 會導致 2 dB EMI 余量消失。
PCB 布局
功率環：AC-L → EC1+ → U1-Drain → L1 → EC3+ → EC1-，環路面積 < 1 cm2；
反饋環：VCC 電容地 → PIN4 GND → EC3 地，單點連接，禁止與功率地共線；

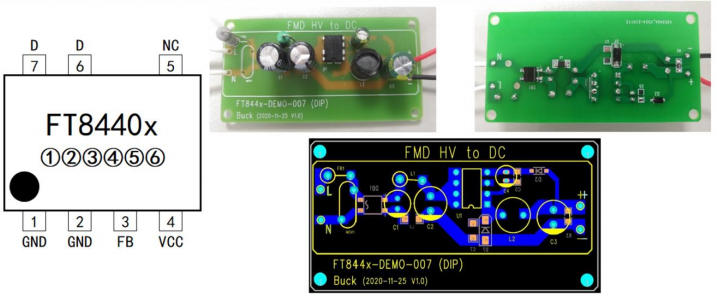

散熱：DIP7 的 Drain 腳（PIN6-7）各打 2 個 0.6 mm 過孔到底層銅皮，滿載溫升 ≤ 45 ℃。
浪涌/EFT
在 FR1 前方再串 10 Ω/1 W + 100 nF/500 V 安規電容，可過 ±2 kV 浪涌；若需要 ±4 kV，把 FR1 換成 33 Ω/3 W，并在 L-N 并 470 V 壓敏電阻。
實測數據：室溫 25 ℃，輸入 230 Vac
輸出電壓：12.08 V → 12.01 V（空載→滿載 350 mA），負載調整率 0.6 %；
紋波：56 mV（峰峰，20 MHz 帶寬），SF28 二極管 + 470 μF 低 ESR；
待機功耗：38 mW（含 2.2 kΩ 假負載），滿足 ERP 6 級 < 75 mW；
效率：78.4 % @ 230 V/150 mA，82.1 % @ 110 V/350 mA；
EMI：QP 余量 7 dB@150 kHz，AV 余量 10 dB@500 kHz，一次性過 CISPR22 Class B；
浪涌：±2 kV 差模/±4 kV 共模，輸出無重啟、無損壞。
與 SDH8302 對比
| 項目 | SDH8302 | FT8440AD | 結論 |
|---|
| 內置 MOS Rdson | 12 Ω | 8 Ω | 效率 +3 % |
| 啟動電阻 | 需 22 kΩ/2 W | 內置高壓啟動 | 省 1 顆 2 W 電阻 |
| VCC OVP | 無 | 8.5 V 精準 | 更安全 |
| 抖頻 | 無 | ±6 % | EMI 余量 +4 dB |
綜上所述，F(xiàn)T8440AD不僅以其出色的性能和高度的兼容性解決了智能家居設備電源管理的挑戰，還通過簡化設計和降低成本，為制造商提供了一個極具吸引力的解決方案。深圳三佛科技提供技術支持，批量價格有優勢~
