在當今電子設備快速發展的背景下，小功率電源芯片的設計不僅要滿足高效、穩定的輸出需求，還要兼顧成本和空間的優化。KP2161SGA 正是為這一需求而生。作為一款帶高壓?jiǎn)?dòng)功能的多模式原邊控制芯片，KP2161SGA 以其高集成度、低待機功耗和出色的恒流恒壓性能，成為小功率離線式充電器和適配器的理想選擇。深圳三佛科技將深入解析 KP2161SGA 的核心特點、管腳封裝、典型應用電路以及參數特性，幫助工程師快速掌握其設計要點，提升開發效率。
| 項目 | 數據 |
|---|---|
| 拓?fù)?/td> | 原邊反饋反激（PSR） |

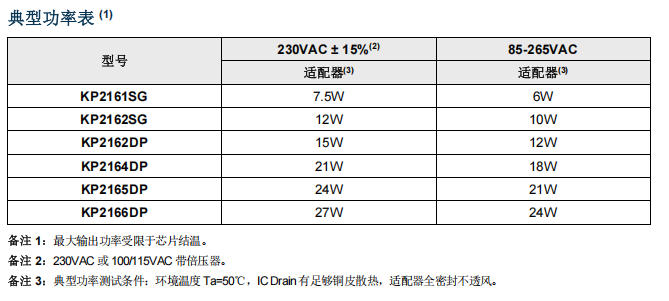

| 功率 | 7.5 W@230 VAC（6 W@85-265 VAC） |
| 精度 | ±4 % CV / ±4 % CC |
| 待機 | <30 mW@230 VAC |
| 啟動 | 內部 650 V 高壓電流源，無需啟動電阻 |
| 頻率 | 35 kHz-70 kHz 多模式 PWM/PFM |

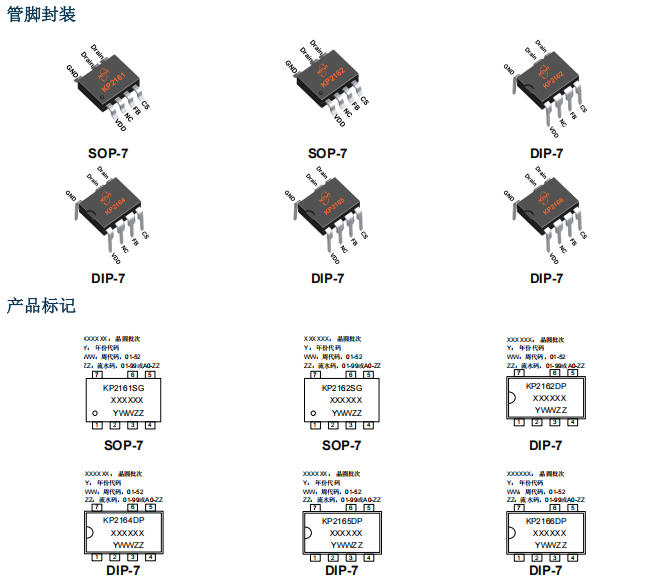

| 封裝 | SOP-7（165 ℃/W） |
| 保護 | UVLO/OVP/OCP/OTP/SLP/單點失效保護 |
關鍵外圍：FB 分壓電阻 ×2、CS 電阻 ×1、VDD 電解 ×1，沒了。
KP2161SGA 支持“無輔助繞組”方案，只要把 FB 分壓到輸出繞組平臺，即可實現 5 V/1.5 A 或 9 V/0.8 A 快充。官方給出兩張參考圖：
| 參數 | 典型 | 單位 | 意義 |
|---|---|---|---|
| VDD 啟動電流 | 180 | μA | 大啟動電阻也能秒啟 |
| VDD 工作電流 | 0.2 | mA | 輕載 PFM 效率↑ |
| 電流限閾值 | 550 | mV | Rs=1 Ω→Ipk=0.55 A |
| 線補電流 | 8 | μA | 長線壓降自動補 |
| 過溫保護 | 150 | ℃ | 自恢復，不鎖死 |
| Rdson | 9 | Ω | 7.5 W 溫升<50 ℃ |
KP2161SGA 以其卓越的性能和高度集成的設計，為小功率電源市場提供了一種高效、簡潔且可靠的解決方案。它不僅滿足了現代電子設備對低功耗、高集成度和快速開發的需求，還通過減少外圍元件數量，顯著降低了系統成本和設計復雜性。深圳三佛科技提供技術，批量?jī)r(jià)格有優勢~
